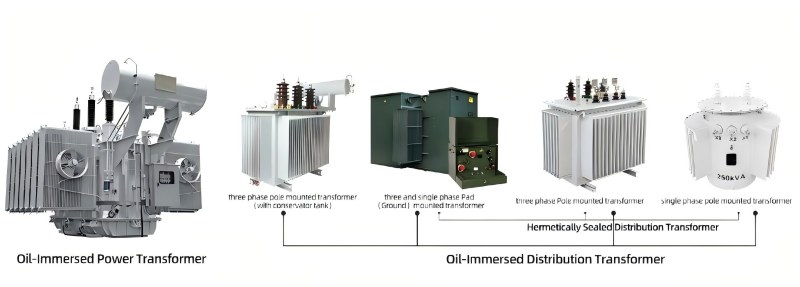

ఆయిల్-ఇమ్మర్స్డ్ టైప్ ట్రాన్స్ఫార్మర్

TAILI అనేది ఆయిల్-ఇమ్మర్జ్డ్ టైప్ ట్రాన్స్‌ఫార్మర్ తయారీదారు మరియు సరఫరాదారు. మా ఉత్పత్తులుశక్తి ట్రాన్స్ఫార్మర్లుదీనిలో ఐరన్ కోర్ మరియు వైండింగ్‌లు (కాయిల్స్) ప్రత్యేకంగా రూపొందించిన ఇన్సులేటింగ్ ఆయిల్ (ట్రాన్స్‌ఫార్మర్ ఆయిల్)లో పూర్తిగా మునిగిపోతాయి, నూనె ప్రధాన ఇన్సులేషన్ మరియు శీతలీకరణ మాధ్యమంగా పనిచేస్తుంది.

ప్రధాన నిర్మాణ భాగాలు:

1. ట్రాన్స్ఫార్మర్ బాడీ

కోర్: సిలికాన్ స్టీల్ షీట్లను పేర్చడం ద్వారా ఏర్పడిన అయస్కాంత మార్గం, గ్రౌన్దేడ్.

వైండింగ్: రాగి లేదా అల్యూమినియం వైర్లతో తయారు చేయబడిన అధిక మరియు తక్కువ వోల్టేజ్ కాయిల్స్, విద్యుదయస్కాంత మార్పిడిని ఉత్పత్తి చేయడానికి ప్రధాన భాగం.

2. ఆయిల్ ట్యాంక్ మరియు ఇన్సులేటింగ్ ఆయిల్

ఆయిల్ ట్యాంక్: స్టీల్ ప్లేట్‌లతో వెల్డింగ్ చేయబడింది, ట్రాన్స్‌ఫార్మర్ బాడీని పట్టుకోవడం మరియు నూనెను ఇన్సులేట్ చేయగల సామర్థ్యం, ​​సీలింగ్ అవసరం.

ఇన్సులేటింగ్ ఆయిల్: సాధారణంగా మినరల్ ఆయిల్. ఇన్సులేషన్, వేడి వెదజల్లడం మరియు ఆర్క్ ఆర్పివేసే విధులను అందిస్తుంది.

3. శీతలీకరణ వ్యవస్థ

చమురు లేదా బలవంతంగా ప్రసరణ యొక్క సహజ ఉష్ణప్రసరణపై ఆధారపడి, వేడి అంతర్గత నుండి చమురు ట్యాంక్లోని ఉష్ణ వెదజల్లే పరికరాలకు రవాణా చేయబడుతుంది.

సాధారణ శీతలీకరణ పద్ధతులు:

· ఓనాన్ (చమురు-మునిగిన స్వీయ-శీతలీకరణ): చమురు మరియు గాలి యొక్క సహజ ప్రసరణ ద్వారా వేడి వెదజల్లడం (బాక్స్ గోడలు లేదా వేడి వెదజల్లే రెక్కలు). చిన్న మరియు మధ్య తరహా ట్రాన్స్ఫార్మర్లకు అనుకూలం.

· ONAF (చమురు-మునిగిన గాలి-శీతలీకరణ): గాలి శీతలీకరణను బలవంతం చేయడానికి వేడి వెదజల్లే పరికరాలపై ఫ్యాన్‌లను ఇన్‌స్టాల్ చేయండి. సామర్థ్యాన్ని పెంచుతుంది.

· OFAF (బలమైన చమురు గాలి-శీతలీకరణ): చమురు ప్రసరణను బలవంతం చేయడానికి మరియు బలవంతంగా గాలి శీతలీకరణను బలోపేతం చేయడానికి చమురు పంపులను ఉపయోగించండి. పెద్ద ట్రాన్స్‌ఫార్మర్లకు ఉపయోగిస్తారు.

· OFWF (బలమైన చమురు నీరు-శీతలీకరణ): చమురు ప్రసరణను బలవంతంగా చేయడానికి మరియు నీటి కూలర్ల ద్వారా వేడి నూనెను చల్లబరచడానికి చమురు పంపులను ఉపయోగించండి. నకిలీ ట్రాన్స్‌ఫార్మర్లు లేదా తగినంత నీటి సరఫరా ఉన్న ప్రాంతాలు.

4. రక్షణ మరియు పర్యవేక్షణ వ్యవస్థ:

· ఆయిల్ రిజర్వాయర్ (చమురు దిండు): ఉష్ణోగ్రత మార్పులకు అనుగుణంగా చమురు పరిమాణాన్ని సర్దుబాటు చేస్తుంది, చమురు మరియు గాలి మధ్య సంపర్క ప్రాంతాన్ని తగ్గిస్తుంది మరియు చమురు వృద్ధాప్యాన్ని ఆలస్యం చేస్తుంది.

· శోషక (బ్రీదర్): సిలికా జెల్ కలిగి ఉంటుంది, చమురు రిజర్వాయర్లోకి ప్రవేశించే గాలి నుండి తేమను గ్రహిస్తుంది.

· గ్యాస్ రిలే (గ్యాస్ రిలే): ఆయిల్ పైప్‌పై ఇన్‌స్టాల్ చేయబడినప్పుడు, అంతర్గతంగా ఒక చిన్న లోపం సంభవించినప్పుడు లేదా తీవ్రమైన లోపం చమురు ప్రవాహం పెరగడానికి కారణమైనప్పుడు, అది సిగ్నల్ లేదా ట్రిప్‌లను పంపుతుంది. అతి ముఖ్యమైన నాన్-ఎలక్ట్రికల్ రక్షణ.

· పేలుడు ప్రూఫ్ ట్యూబ్ (ప్రెజర్ రిలీఫ్ వాల్వ్): అంతర్గత పీడనం బాగా పెరిగినప్పుడు, పేలుడు ప్రూఫ్ పొరను విచ్ఛిన్నం చేస్తుంది లేదా ఒత్తిడిని విడుదల చేయడానికి వాల్వ్‌ను తెరుస్తుంది, ఆయిల్ ట్యాంక్ పేలకుండా చేస్తుంది.

· థర్మామీటర్: పై చమురు ఉష్ణోగ్రతను పర్యవేక్షిస్తుంది.

· చమురు స్థాయి సూచిక: చమురు నిల్వలో చమురు స్థాయిని సూచిస్తుంది.

పొడి-రకం ట్రాన్స్‌ఫార్మర్‌లతో పోలిస్తే, చమురు-మునిగిపోయిన ట్రాన్స్‌ఫార్మర్‌ల ప్రయోజనాలు:

1. పెద్ద సామర్థ్యం మరియు అధిక వోల్టేజ్ స్థాయి

2. అధిక ఉష్ణ వెదజల్లే సామర్థ్యం మరియు బలమైన ఓవర్‌లోడ్ సామర్థ్యం

3. సుదీర్ఘ ఇన్సులేషన్ జీవితం మరియు అధిక విశ్వసనీయత

4. మంచి ఆర్థిక పనితీరు

5. సాపేక్షంగా తక్కువ శబ్దం స్థాయి

6. పరిపక్వ నిర్వహణ సాంకేతికత

ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్‌ను ఎప్పుడు ఎంచుకోవాలి?

1. అధిక వోల్టేజ్ స్థాయి (35kV పైన).

2. పెద్ద సామర్థ్యం అవసరం (2000kVA కంటే ఎక్కువ).

3. అవుట్డోర్లో లేదా స్వతంత్రంగా ఇన్స్టాల్ చేయబడిందిసబ్ స్టేషన్లు, మంచి ఫైర్ ఐసోలేషన్ పరిస్థితులతో.

4. ప్రారంభ పెట్టుబడి ఖర్చు, మరియు తగినంత ఆపరేషన్ మరియు నిర్వహణ సామర్థ్యాలతో సెన్సిటివ్.

5. ఆపరేటింగ్ నాయిస్ కోసం కఠినమైన అవసరాలతో అవుట్‌డోర్ దృశ్యాలు.
