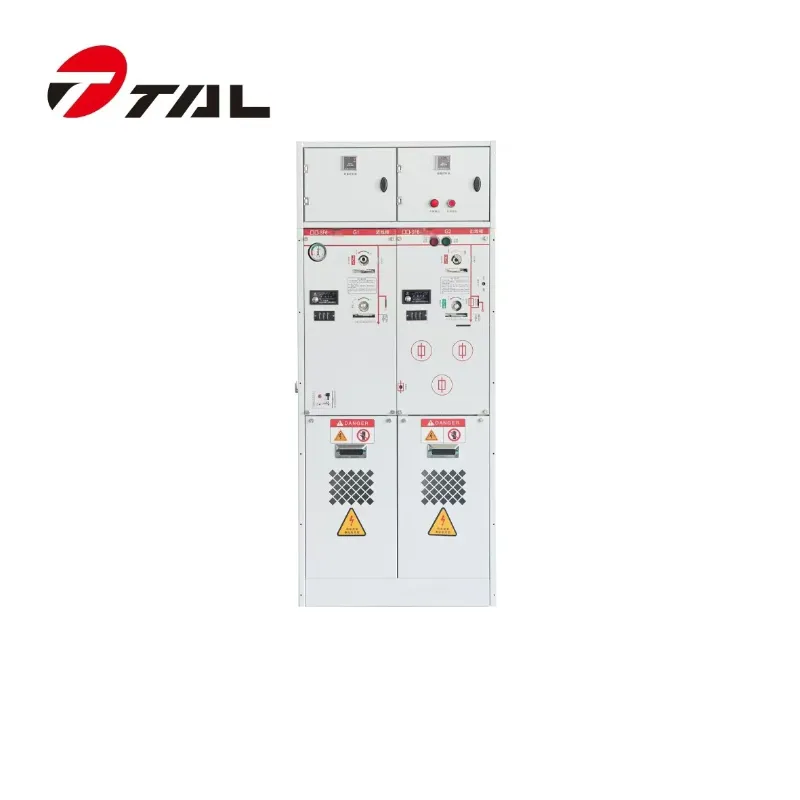

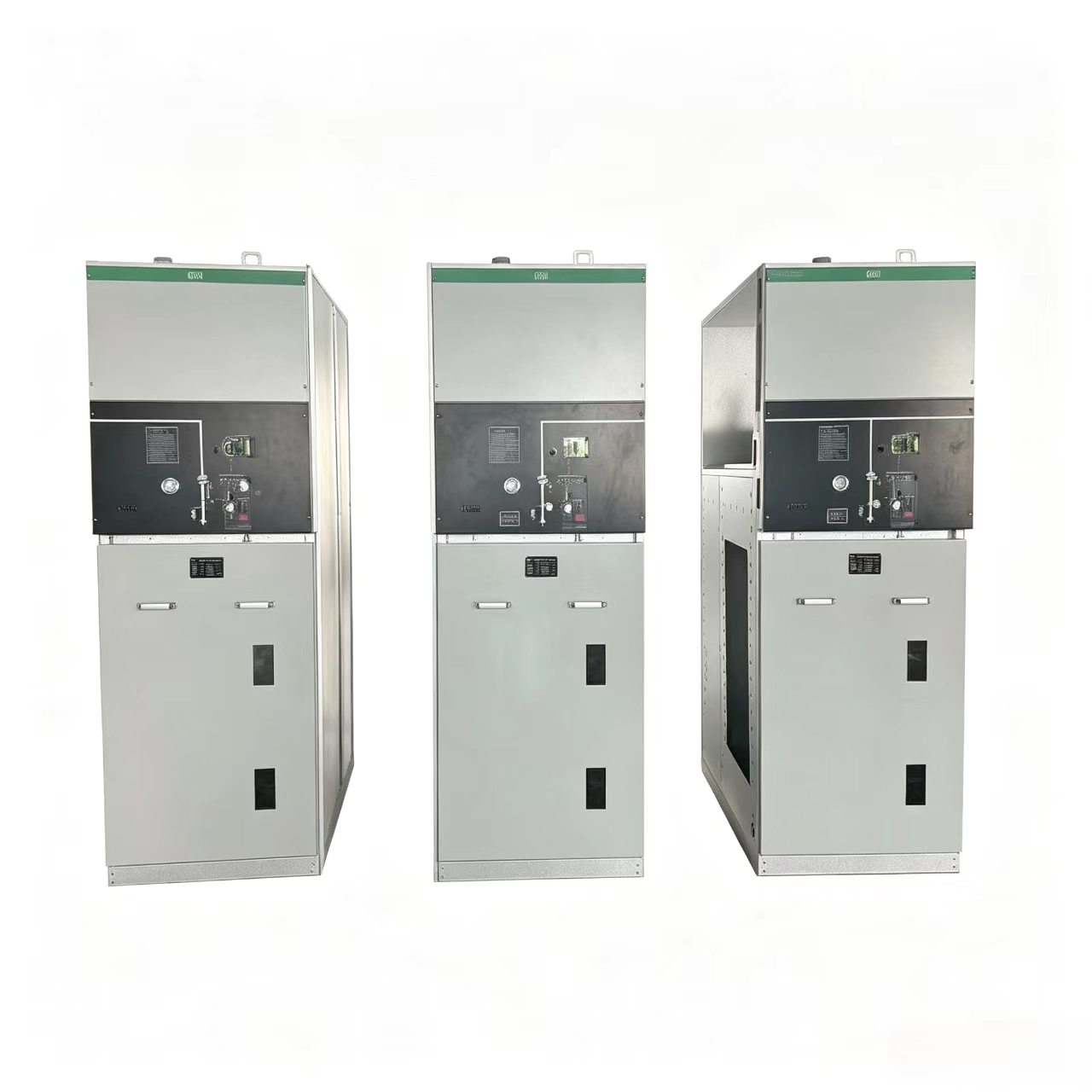

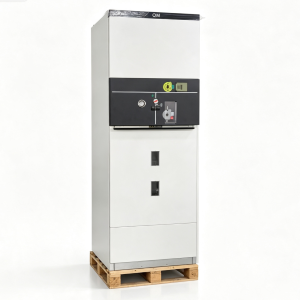

24KV సెమీ-ఇన్సులేటెడ్ గ్యాస్-ఇన్సులేటెడ్ స్విచ్‌గేర్ (GIS)

TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్ గేర్ (ఇకపై "ఈ స్విచ్ గేర్"గా సూచిస్తారు) అనేది 24kV మీడియం-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌ల కోసం రూపొందించబడిన ఒక కాంపాక్ట్, SF₆-ఇన్సులేటెడ్ మెటల్-ఎన్‌క్లోస్డ్ స్విచ్‌గేర్. ఈ స్విచ్ గేర్ 24kV, 630A మరియు 50/60Hz వద్ద రేట్ చేయబడింది మరియు ఇది

GB మరియు IEC ప్రమాణాలకు ఖచ్చితంగా అనుగుణంగా తయారు చేయబడింది. ఈ స్విచ్ గేర్ రింగ్ మెయిన్ యూనిట్లు, సెకండరీ సబ్‌స్టేషన్లు, పారిశ్రామిక సౌకర్యాలు, వాణిజ్య భవనాలు మరియు పునరుత్పాదక ఇంధన ప్రాజెక్టులకు అనుకూలంగా ఉంటుంది.

కీ ఫీచర్లు

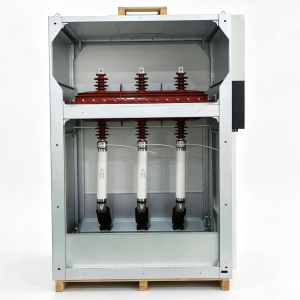

• పూర్తిగా మూసివున్న స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్ - TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్‌గేర్‌లో 3-5mm మందపాటి స్టెయిన్‌లెస్ స్టీల్ ప్లేట్‌లతో తయారు చేయబడిన పూర్తిగా సీలు చేయబడిన స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్‌ను పొందుపరిచారు, కనిష్ట వైకల్యం మరియు అద్భుతమైన గ్యాస్-బిగుతును నిర్ధారించడానికి రోబోటిక్ వెల్డింగ్ యంత్రాల ద్వారా వెల్డింగ్ చేయబడింది. TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్ గేర్ యొక్క అన్ని ప్రత్యక్ష భాగాలు మరియు స్విచింగ్ పరికరాలు ఈ ట్యాంక్‌లో ఉంటాయి, ఇది ఇన్సులేటింగ్ మరియు ఆర్క్-క్వెన్చింగ్ మాధ్యమంగా SF₆ గ్యాస్‌తో నిండి ఉంటుంది. ఈ డిజైన్ TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్ గేర్ తేమ, దుమ్ము మరియు కాలుష్యం వంటి బాహ్య పర్యావరణ పరిస్థితుల ద్వారా ప్రభావితం కాకుండా ఉండేలా చేస్తుంది.
• అధిక రక్షణ స్థాయి - TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్ గేర్ యొక్క సీల్డ్ ట్యాంక్ IP67 యొక్క రక్షణ రేటింగ్‌ను సాధించింది, ఈ స్విచ్ గేర్ తాత్కాలిక నీటి ఇమ్మర్షన్ పరిస్థితుల్లో కూడా విశ్వసనీయంగా పనిచేయడానికి అనుమతిస్తుంది. TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్ గేర్ యొక్క బయటి ఎన్‌క్లోజర్ IP4X రేట్ చేయబడింది.
• త్రీ-పొజిషన్ లోడ్ బ్రేక్ స్విచ్ – TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్ గేర్ SF₆-నిండిన స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్ లోపల వెల్డింగ్ చేయబడిన మూడు-స్థాన లోడ్ బ్రేక్ స్విచ్ (క్లోజ్డ్/ఓపెన్/ఎర్త్డ్)తో అమర్చబడి ఉంటుంది. TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్‌గేర్ యొక్క స్విచ్ మెకానిజం తుప్పు-నిరోధక పదార్థాలు మరియు స్వీయ-లూబ్రికేటింగ్ బేరింగ్‌లను కలిగి ఉంది, తక్కువ ఆపరేటింగ్ ప్రయత్నానికి, అధిక విశ్వసనీయత మరియు పొడిగించిన సేవా జీవితాన్ని నిర్ధారిస్తుంది.
• మాడ్యులర్ మరియు ఎక్స్‌టెన్సిబుల్ డిజైన్ - TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్ గేర్ అసెంబ్లీ సమయంలో గ్యాస్ హ్యాండ్లింగ్ అవసరం లేకుండా సౌకర్యవంతమైన కలయిక మరియు విస్తరణను అనుమతించే మాడ్యులర్ యూనిట్ కాన్ఫిగరేషన్‌ను స్వీకరించింది. TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్ గేర్ స్థిరమైన మరియు ఎక్స్‌టెన్సిబుల్ కాన్ఫిగరేషన్‌లలో అందుబాటులో ఉంది, కాంపాక్ట్ స్విచ్ గేర్ సొల్యూషన్‌ల కోసం వివిధ సబ్‌స్టేషన్ అవసరాలకు అనుగుణంగా ఉంటుంది.
• సమగ్ర మెకానికల్ ఇంటర్‌లాకింగ్ - TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్ గేర్ పూర్తి ఐదు-నివారణ మెకానికల్ ఇంటర్‌లాకింగ్ సిస్టమ్‌ను కలిగి ఉంది, ఇది కార్యాచరణ లోపాలను నివారిస్తుంది మరియు సిబ్బంది భద్రతను నిర్ధారిస్తుంది.
• స్మార్ట్-రెడీ - TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్‌గేర్‌లో మోటరైజ్డ్ మెకానిజమ్స్, వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు మరియు డిస్ట్రిబ్యూషన్ ఆటోమేషన్ టెర్మినల్ యూనిట్లు రిమోట్ మానిటరింగ్ మరియు కంట్రోల్ సామర్థ్యాలను ఎనేబుల్ చేయడానికి అమర్చవచ్చు.

సాంకేతిక లక్షణాలు

అప్లికేషన్లు

TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్ గేర్ విద్యుత్ పరిశ్రమలోని పలు రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది:

• రింగ్ ప్రధాన యూనిట్లు - పట్టణ మరియు గ్రామీణ విద్యుత్ పంపిణీ కోసం 24kV రింగ్ నెట్‌వర్క్‌లలో ప్రధాన భాగం.
• సెకండరీ సబ్‌స్టేషన్‌లు - చిన్న నుండి మధ్య తరహా సబ్‌స్టేషన్‌లలో కాంపాక్ట్, మెయింటెనెన్స్-ఫ్రీ స్విచ్‌గేర్ సొల్యూషన్స్ కోసం.
• పారిశ్రామిక సౌకర్యాలు - కర్మాగారాలు, గనులు మరియు ఉత్పాదక ప్లాంట్లలో విద్యుత్ పంపిణీ.
• వాణిజ్య భవనాలు - షాపింగ్ కేంద్రాలు, ఆసుపత్రులు, క్రీడా వేదికలు మరియు ఎత్తైన భవనాల కోసం.
• మౌలిక సదుపాయాలు - విమానాశ్రయాలు, మెట్రో వ్యవస్థలు, రైల్వేలు మరియు సొరంగాలు.
• పునరుత్పాదక శక్తి - పవన క్షేత్రాలు మరియు కాంతివిపీడన మొక్కలు.
• ప్యాడ్-మౌంటెడ్ మరియు అండర్‌గ్రౌండ్ సబ్‌స్టేషన్‌లు - అవుట్‌డోర్ ఎన్‌క్లోజర్‌లు లేదా సెమీ-అండర్‌గ్రౌండ్ ఇన్‌స్టాలేషన్‌లకు అనుకూలం.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఈ స్విచ్ గేర్ యొక్క సాధారణ SF₆ గ్యాస్ లీకేజీ రేటు ఎంత?

A: TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్ గేర్ యొక్క SF₆ వార్షిక లీకేజీ రేటు ≤0.1%. సీల్డ్ ట్యాంక్ అద్భుతమైన గ్యాస్-బిగుతును నిర్ధారించడానికి రోబోటిక్ వెల్డింగ్ యంత్రాల ద్వారా వెల్డింగ్ చేయబడింది మరియు డిజైన్ 30 సంవత్సరాలకు పైగా లీకేజీకి హామీ ఇస్తుంది.

Q2: SF₆ ఒత్తిడి పడిపోతే లేదా గ్యాస్ లీక్ కనుగొనబడితే నేను ఏమి చేయాలి?

A: SF₆ సాంద్రత మానిటర్ తక్కువ పీడనాన్ని సూచిస్తే లేదా అలారం ప్రేరేపించబడితే, వెంటనే ఆపరేషన్‌ను ఆపివేసి, లీక్ సోర్స్‌ను గుర్తించి, లీక్ పాయింట్‌ను రిపేర్ చేయండి మరియు పేర్కొన్న ఒత్తిడికి SF₆ గ్యాస్‌తో స్విచ్‌గేర్‌ను రీఫిల్ చేయండి. గ్యాస్ ప్రెజర్ గేజ్ మరియు డెన్సిటీ రిలే యొక్క రెగ్యులర్ తనిఖీలు సిఫార్సు చేయబడ్డాయి.

Q3: ఈ స్విచ్‌గేర్‌కు సాధారణ నిర్వహణ అవసరమా?

A: No. TaiLi ఎలక్ట్రిక్ 24kV సెమీ-ఇన్సులేటెడ్ స్విచ్‌గేర్ నిర్వహణ-రహిత ఉత్పత్తిగా రూపొందించబడింది. పూర్తిగా మూసివున్న స్టెయిన్‌లెస్ స్టీల్ ట్యాంక్ ఇన్సులేటింగ్ గ్యాస్ మరియు బాహ్య వాతావరణం మధ్య సంబంధాన్ని నిరోధిస్తుంది, ఉత్పత్తి యొక్క సేవా జీవితంలో కాలానుగుణ తనిఖీలు, గ్యాస్ నమూనా లేదా పునరుత్పత్తి అవసరాన్ని తొలగిస్తుంది.
